Параметры форм


Форму можно редактировать как с помощью инструментов редактирования, так и в диалоговом окне Set Shape Attributes (Установить параметры формы) (рис. 15.9), открываемом командой Set Shape Attributes меню Shapes.

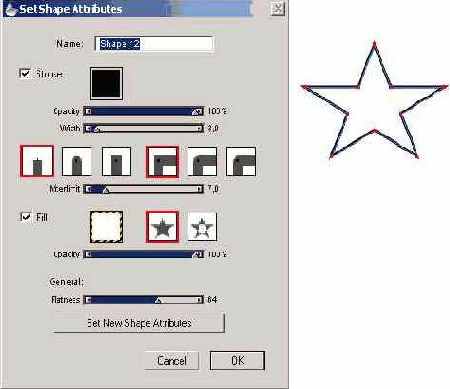

Рис. 15.9. Диалоговое окно Set Shape Attributes

С помощью этого окна вы можете установить обрамление формы и его характеристики и осуществить заливку формы.

Рассмотрим подробнее работу с этим диалоговым окном.

  • Создайте новый документ, выбрав команду File > New.
  • Откройте секцию Selection Portfolio.
  • Выберите подходящее выделение и перетащите его в ваш документ.
  • Выберите команду Select > Convert To Shape. Выделение превратится в форму, обретя цвет и контур, установленные по умолчанию, а также автоматически будет занесено в список форм секции.
  • Выберите команду Shapes > Set Shape Attributes. Откроется диалоговое окно Set Shape Attributes. Теперь вы можете установить параметры формы, ориентируясь по описаниям, приведенным в табл. 15.1.
  • В поле Name приведено название выделенной формы. Введите новое имя, если данное по умолчанию вам не подходит.
  • Таблица 15.1. Параметры, устанавливаемые в диалоговом окне Set Shape Attributes



    Параметр Назначение
    Параметры обводки
    Stroke (Обводка) Задает обводку контуром
    Вызывает диалоговое окно Цвет, где устанавливается цвет обводки
    Opacity (Непрозрачность) Непрозрачность обводки
    Width (Ширина) Задает ширину линии обводки
    Кнопки, устанавливающие форму крайних частей линии обводки
    Срез на крайней точке
    Округлый срез
    Срез до начальной точки
    Кнопки, устанавливающие характеристику углов
    Угол
    Округлый угол
    Срезанный угол
    Name (Имя) Позволяет дать название форме
    Miterlimit (Ограничение части) Задает ширину среза для варианта Срезанный угол
    Параметры заливки
    Fill (Заливка) Устанавливает заливку формы
    Вызывает диалоговое окно Цвет, где задается цвет заливки
    Кнопки, устанавливающие тип заливки
    Области перекрытия контуров заливаются выбранным цветом
    Области перекрытия контуров не заливаются
    Opacity (Непрозрачность) Задает непрозрачность заливки
    General (Общие установки)
    Flatness (Спрямление) Задает количество прямолинейных отрезков, используемых для аппроксимации линии при печати. Чем меньше значение, тем точнее аппроксимация
    Set New Shape Attribute

    (Установить новые атрибуты формы)

    Позволяет применить заданные параметры к выделенной форме
    <
    Установите параметры обводки:
  • Установите флажок Stroke для возможности работы с обводкой.

  • Дважды щелкните в цветном поле справа от флажка Stroke, откроется окно Цвет, в котором вы можете установить цвет обводки.

  • Установите степень непрозрачности контура с помощью ползунка Opacity.

  • С помощью ползунка Width установите толщину контура обводки.

  • С помощью кнопок схематичным изображением форм углов установите нужную вам форму.

  • Перейдите в правую половину диалогового окна и установите параметры заливки:
  • Установите флажок в поле Fill для осуществления заливки.

  • Дважды щелкните в цветном поле справа от флажка Fill, откроется окно Цвет, в котором вы можете установить цвет заливки.

  • С помощью кнопок со звездами установите тип заливки.

  • Ползунком Opacity установите непрозрачность заливки.

  • Ползунком Flatness задайте количество прямолинейных отрезков, используемых для аппроксимации линии при печати.

  • Нажмите кнопку Set New Shape Attribute (Установить новые атрибуты формы) для применения к форме установленных параметров. Нажмите кнопку ОК.
