Размещение текста вдоль кривой
При размещении текста вдоль кривой большое значение имеет ее начальная точка. Если выделить кривую инструментом Selector, то кроме манипуляторов, выделенная кривая будет иметь маленькую черную точку на одном из концов, если она незамкнутая, и прямо на контуре, если замкнутая. Это и есть начальная точка кривой. Текст всегда располагается в направлении создания кривой, от ее начальной точки.
Текст может располагаться вдоль кривой любой формы. Если фигура, предназначенная для размещения текста, представляет собой графический примитив, то прежде необходимо перевести его в редактируемые кривые.
Для размещения уже существующего текста вдоль кривой (незамкнутой или замкнутой) предназначена команда Fit text to curve меню Arrange. Предварительно должны выть выделены оба объекта (текст и кривая). Текст переместится и будет расположен вдоль выбранной кривой. Начало строки совпадет с начальной точкой кривой, и в зависимости от ее расположения текст может располагаться над или под кривой.

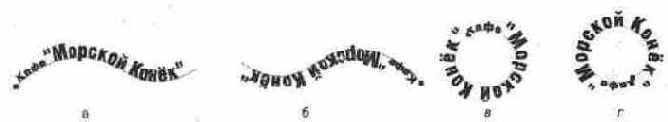

На Рисунок 7.28 приведены примеры: начальная точка кривой слева, соответственно текст размещен сверху (а); текст расположен под кривой, поскольку начальная точка кривой находится справа (б); кривая замкнута (в и г). Как бы ни располагалась начальная точка кривой, текст всегда начинается от нее.
Операция, обратная размещению, — удаление текста с кривой — выполняется командой Remove text from curve.
Можно сразу же вводить текст вдоль кривой. Для этого следует щелкнуть на начальной точке кривой инструментом Text, удерживая клавишу <Ctrl>. Появится текстовый курсор красного цвета. Набираемый текст располагается вдоль кривой сверху, повторяя ее изгибы. Когда строчка текста превысит длину кривой (или дойдет до начальной точки, если кривая замкнута), текст перейдет на следующую строку, ниже первой. Таким образом, кривую можно рассматривать как своеобразную колонку неправильной формы.
Для того чтобы "лишний" текст не перетекал на следующую строку, а продолжался за несущей кривой (Рисунок 7.29), ввод текста следует начать щелчком на начальной точке при нажатой клавише <Shift>.
