Инструмент Rectangle


Этим инструментом (см. рис. 3.26) строят прямоугольники и квадраты. Клавиатурное сокращение — <Shift> + <F3>. Курсор инструмента имеет форму перекрестия с маленьким прямоугольником. Инструмент не имеет специального контекстного меню, оно совпадает с контекстным меню большей части инструментов. Первый пункт этого меню — QuickShape Tool — одинаков только для инструментов создания графических примитивов и дает возможность переключаться с вспомогательных инструментов Rectangle и Ellipse на основной.

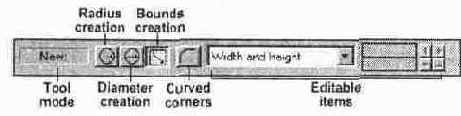

Рис. 3.37.

Панель свойств инструмента

На панели свойств инструмента (рис. 3.37) находятся знакомые вам элементы — кнопки режима построения объекта (по радиусу, по диаметру, по габаритной рамке), кнопка скругления углов и список редактируемых характеристик. Все эти элементы были описаны ранее. Единственное отличие — в списке Editable items есть характеристика Width and height, при выборе которой становится возможным отслеживать и задана! ь шдслопи mriiJrin^ yi высоту прямоугольника.

Чтобы инструментами Rectangle и Ellipse построить квадрат или круг в режиме Bounds creation, во время рисования удерживайте клавишу <Shift>.

Полученный прямоугольник по свойствам ничем не отличается от построенного инструментом QuickShape и может быть отредактирован им как любой многоугольник. Сам инструмент Rectangle не предполагает редактирования узлов и сегментов. Им можно только скруглить углы, повернуть объект, используя список Editable items, и сместить объект.

Двойной щелчок инструментом Rectangle на существующем прямоугольнике превратит его в эллипс. Для обратной трансформации придется воспользоваться инструментом Ellipse или QuickShape.
