Упрощение формы контура


Одну и ту же форму кривой можно получить с различным числом узлов. Лишние узлы .затрудняют редактирование контура, неоправданные неровности, ими образованные, снижают качество рисунка. CorelXARA обладает возможностью оптимизации числа узлов на контуре, при этом мелкие неровности сглаживаются. Оптимизация проводится бегунком Smoothing accuracy на панели управления. Увеличение процента оптимизации (перемещение бегунка вправо) приводит к уменьшению числа узлов. Оставшиеся узлы программа располагает таким образом, чтобы как можно точнее повторить исходную форму. Чем правее бегунок, тем более крупные неровности контура сглаживаются, и тем проще он становится.

Для того чтобы испытать эту возможность, создайте контур с большим числом узлов (рис. 3.23). На рисунке показан вид контура при соответствующем положении бегунка Smoothing accuracy.

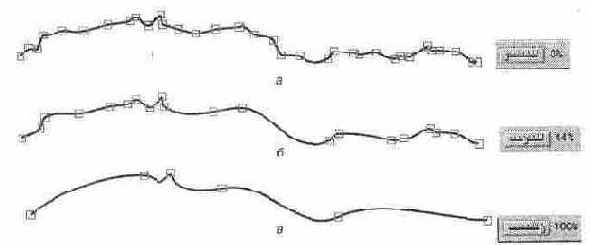

Рис. 3.23.

Упрощение формы контура: исходный контур (а) и разные степени его сглаживания (б, в)
